压力熔炼浸渗法铝复合材料制备
关于压力熔炼浸渗法制备铝基复合材料，核心思路是把增强体（比如碳纤维、碳化硅颗粒）先做成预制件，再用压力把熔融铝液“压”进预制件的孔隙里，凝固后得到致密的复合材料。这属于液态成形里的压力浸渗法，适合做大体积分数、增强体分散均匀的材料，尤其纤维增强体系基本只能走这条路。
压力熔炼浸渗法制备铝基复合材料，工艺路线与关键参数：预制件准备：先把增强体制备成预制件，必要时做表面处理，改善和铝液的润湿性。预热除气：预制件入模后先抽真空排除孔隙内气体，防止气孔缺陷；部分工艺还需要预热，比如铝基钨酸锆体系会在500–550℃预热1小时。加压浸渗：熔融铝液在压力下填充预制件所有开放孔隙。压力大小直接影响能否浸透和最终致密度。冷却成型：保压到凝固结束，得到近净形制件，复杂精密零件尤其适合。

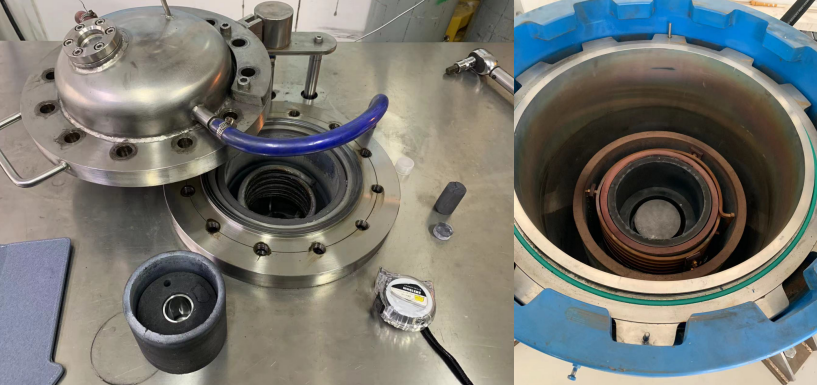

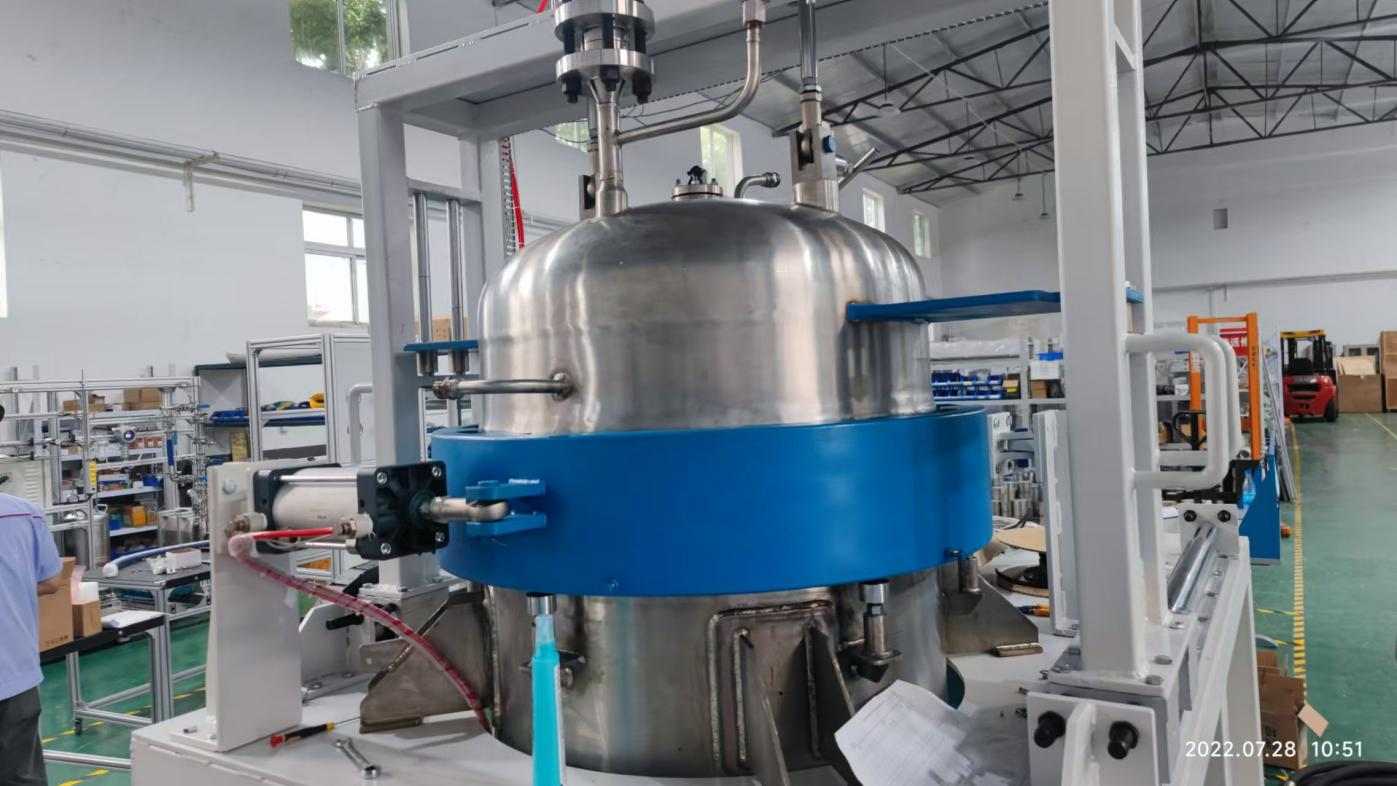

压力熔炼浸渗法制备铝基复合材料，设备与材料体系：真空压力浸渗是目前最常用、最有效的方法之一。设备通常是双室立式结构，含预热室、浸渗室、真空系统和加压系统，最高温度可达2200℃。不同增强体系的应用侧重点也不一样：碳纤维增强（Cf/Al）：高比强度、高比模量，适合航空航天结构件，比如卫星天线骨架、飞机蒙皮。浸渗温度、压力和真空度是三大关键参数，界面反应控制（避免Al₄C₃）是核心难点。碳化硅颗粒增强（SiCp/Al）：高体积分数体系适合电子封装，热导率可达180–240 W/(m·K)，热膨胀系数6.5–9.5×10⁻⁶/K，用于IGBT散热基板、微波器件外壳等。压力浸渗产品致密度高。
森朗仪器，具有高压容器（D）制造资质，具备承制大型、高温、高压设备的 压力熔炼浸渗法铝复合材料制备。研制的系列撬装装备广泛应用于金属、陶瓷、石墨、石英及复合材料制备过程中的关键高温/高压环节，主要产品包括：碳基/陶瓷基复合材料热工装备、半导体材料热工装备、石英材料热工装备、先进真空热处理装备、真空钎焊/扩散焊装备、真空热压装备、粉末冶金装备等。可提供定制化综合解决方案。
